СПОСОБЫ ПЕРЕДАЧИ ВИДЕОСИГНАЛА
Современные концепции и развитие техники позволяют создавать
самые разнообразные сложно – разветвленные системы наблюдения.
Главная техническая задача, решаемая системой это передача
видеосигнала от источника (объект наблюдения) к приемнику (оборудование
просмотра/записи/хранения).
В наше прогрессивное время существует множество решений
вопроса передачи видеосигнала, каждый их которых имеет свои плюсы и минусы,
тонкости и состав оборудования.
Самые популярные решения :
1. Передача видео сигнала по кабельной линии.
- Коаксиальный кабель (РК, RG ..)
- Витая пара (UTP, FTP, ТПП…)
|
2. Передача сигнала по радиоканалу.
3. Передача сигнала по оптическому кабелю или структурированной кабельной сети.
| Передача сигнала по видеокабелю (РК, RG)
|
| Плюсы: | Минусы:
|
Передает сигнал от
видеокамеры к приемнику (видеорегистратору) на прямую, без применения
дополнительного оборудования, т.к. передающее и приемное оборудование
изначально предусматривает именно такой способ передачи сигнала.
|
Дальность передачи
уверенного сигнала ограничивается 100-150м в зависимости от внешних условий.
Низкая помехоустойчивость кабеля. Требует применения (в некоторых случаях) включения
развязывающих трансформаторов и специальных фильтров от помех.
|
Изначальный и самый простой способ передачи видео по РК или RG кабелю.
Простая конфигурация поста видеонаблюдения для визуального определения нарушения рубежа охраны без видеорегистрации.
Еще способ простой конфигурации поста с видеорегистрацией (оцифровка видеосигнала, ведение архива , на 4,8 или 16 каналов).
Регистратор имеет функции мультиплексора и не требует дополнительного оборудования.
Структура имеет место, когда видеорегистратор устанавливается не посредственно в серверной оператора видеонаблюдения, который отвечает за сохранение информации.
| Передача видеосигнала по витой паре (UTP ,FTP ,ТПП)
|
| Плюсы: |
Минусы: |
Возможность передачи сигнала на
большие расстояния (400, 1200, 2400 м).
Высокая помехозащищенность (за счет повива пары кабеля, помеха находится в противофазе).
По одному кабелю (например,UTP 4 x 2 x 0,5) можно передать сразу 4 видео сигнала.
|
|

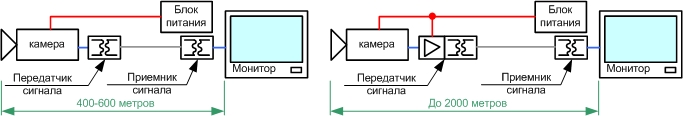

На схеме два вида приемо-передатчиков по витой паре пассивный и активный. Пассивный передатчик не требует питания, прост в установке, но
дальность передачи сигнала от ч/б камеры до 600 метров, от цветной до 400 метров. Активный передатчик требует питания, чаще всего он совмещен
с усилителем видеосигнала, корректором и изолятором, заметно повышается дальность передачи видеосигнала до 2400 метров и помехоустойчивость системы.
К подобному решению можно добавить (+), кабель UTP дешевле РК или RG за метр.
| Передача видеосигнала по радиоканалу (2.4 ГГц, 1.2 ГГц, 900 МГц.)
|
| Плюсы: |
Минусы: |
|
|
Ограничения по
применению связанные с прохождением радиосигнала через препятствия (стены, ж/б
конструкции).
Получение разрешения на использование радиоканала и тд. и тп.
|
Такой способ не применим к комплексным системам, и практически не используется.
В редких случаях, когда нужно выявить повторяющиеся правонарушение или хищение.
И даже в таких случаях закон на стороне нарушителя. И все же оборудование передачи сигнала по радиоканалу существует и успешно продается.
| Передача сигнала по оптическому кабелю или СКС
|
| Плюсы: |
Минусы: |
|
|
|

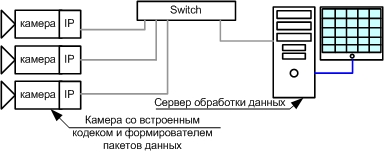

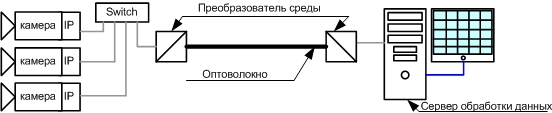

Простейший способ формирования видеонаблюдения на IP камерах по структурированной кабельной сети.
Добавим (+) решению за отсутствие, каких либо помех. Видеосигнал проходит оцифровку в видеокамере, что исключает наводки на высокочастотные кабеля.
На сервер устанавливается ПО, задача которого связь с камерами, отображение видеоинформации и сохранение.
Такой способ больше всего подходит для перевода старой системы видеонаблюдения, на современный уровень.
В случае, когда серверное оборудование не устраивает по качеству записи или вышло из строя.

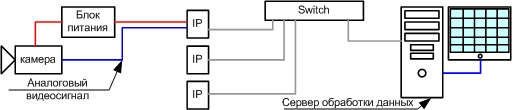

К аналаговым видеокамерам добавляют устройство кодек и формирователь пакетов.
С таким решением любые расcтояния не предел. Лучше всего использовать в комплексных проектах, где видеонаблюдение формируется из 150-200 камер.
Подходит для любого типа объектов, различной сложности в архитектуре и площади.
Использование решения позволяет с наименьшими затратами построить систему видеонаблюдения на распределенных объектах,
или же на отдельно расположенных объектах,
где удобнее вести локальную видеозапись, таких как банкоматы, автозаправочные станции, силовые и
трансформаторные подстанции, платежные и информационные терминалы.
|
Павел
